Pil bitince sayfa neden ekranda kalıyor: e-mürekkep ekranın fiziği

Bu tersine çevirme önemli, çünkü e-mürekkebin bütün üstünlükleri ve bütün kısıtları aynı kökten çıkıyor. Pilin haftalarca gitmesi, güneş altında okunabilmesi, sayfa çevirirken ekranın bir an yanıp sönmesi, video oynatamaması ve renklerin soluk kalması — hepsi tek bir fiziğin farklı yüzleri.

Bir mikrokapsülün içinde ne var

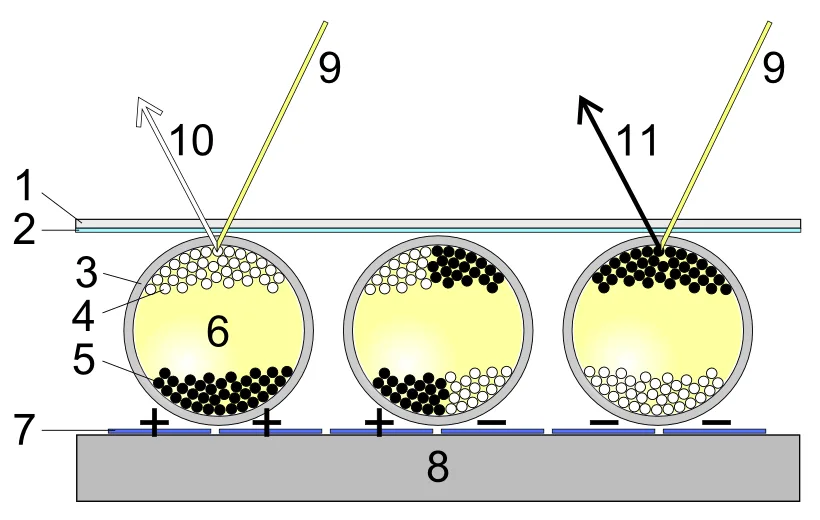

E Ink'in kendi teknoloji sayfasındaki tanıma göre ekran, insan saçı çapı kadar milyonlarca mikrokapsülden oluşuyor. Her kapsülün içinde berrak bir sıvı, sıvının içinde de iki tür tanecik yüzüyor: negatif yüklü beyaz tanecikler ve pozitif yüklü siyah tanecikler. Şirketin anlatımıyla alan uygulandığında ilgili tanecikler kapsülün üstüne çıkar ve izleyiciye görünür hâle gelir.

Rakamlar bu anlatımdan daha somut. Wikipedia'nın elektronik kâğıt maddesinde derlenen ölçülere göre E Ink'in standart mikrokapsülleri yaklaşık 40 mikrometre çapında, beyazlığı veren titanyum dioksit tanecikleri yaklaşık 1 mikrometre, sıvı ise koyu boyar madde içeren bir hidrokarbon yağı. Bütün film 80 mikrometre kalınlığında, yani sıradan kâğıdın iki katı.

Tablodaki ölçüler Wikipedia'nın elektronik kâğıt maddesinden ve 1998 tarihli Nature makalesinin özetinden derlendi.

E Ink'in kendi kanalında yayımladığı How E Ink Works başlıklı tanıtım videosu, kapsül içindeki tanecik hareketini canlandırmayla gösteriyor.

Elektroforez: yük, alan ve sürüklenme

Elektroforez, yüklü taneciklerin bir sıvı içinde elektrik alanı boyunca göç etmesi. Bir taneciğin bu göçe ne kadar güçlü katılacağını belirleyen büyüklüğün adı zeta potansiyeli: taneciğin yüzeyine tutunmuş iyon kabuğunun, sıvının akmaya başladığı kayma düzleminde ölçülen elektrik gerilimi. Mutlak değeri büyüdükçe iki şey birden iyileşir — tanecik alana daha kuvvetli yanıt verir ve tanecikler birbirini iterek topaklanmadan uzak durur.

İşin zorluğu burada. Kapsülün içindeki sıvı sudan değil, yağ benzeri apolar bir sıvıdan oluşuyor; böyle bir ortamda serbest iyon neredeyse yok, dolayısıyla tanecik kendiliğinden yüklenmiyor. Elektroforetik mürekkep literatüründe bu yüzden yük denetim maddesi denen yüzey etkin maddeler kullanılıyor. Dodekan ya da parafinik çözücülerde bu maddeler ters misel yapıları oluşturarak taneciğin yüzeyine yük taşıyor.

Yük bir kez yerleştiğinde hareketin kendisi basit. Tanecik ağdalı bir sıvıda ilerlediği için ivmelenme süresi yok sayılabilir: neredeyse anında sabit bir hıza oturur ve hız, uygulanan alanla doğru orantılı kalır. Yani sayfanın ne kadar hızlı değiştiğini, taneciğin bir elektrottan diğerine yüzmesi için gereken süre belirler. 10 – 100 mikrometrelik bir yol, milisaniyeler mertebesinde bir yüzüş demek.

Güç kesilince görüntü neden kalıyor

Sıvı kristal ekranda moleküller esnek bir düzen içinde durur: gerilimi kaldırdığınızda kendi dinlenme konumlarına geri döner, bu yüzden görüntüyü korumak için sürekli enerji gerekir. Elektroforetik ekranda böyle bir geri çağırma kuvveti yok. Tanecik kapsülün üst duvarına yerleştiğinde onu geri çekecek bir yay yoktur; sıvının ağdası ve taneciğin boyutu onu olduğu yerde tutar.

Bu özelliğin adı bistabilite ve teknolojinin kurucu makalesinde baştan vurgulanmış. Nature'da 1998'de yayımlanan makalenin özetinde, mikrotanecik tabanlı ekranların özünde bistabil olduğu, çok düşük güçte doğru akım alanıyla adreslendiği, yüksek kontrast ve yansıtıcılık gösterdiği yazıyor. Aynı özet o günün açığını da söylüyor: bu ekranlar kısa ömür ve üretim güçlüğü sorunu yaşıyordu.

1998'de Nature kapağına çıkan fikir

Elektronik kâğıt fikri 1998'den eski. Wikipedia'nın derlediği tarihçeye göre ilk örnek 1970'lerde Xerox'un Palo Alto Araştırma Merkezi'nde Nick Sheridon'un geliştirdiği Gyricon: 75 ile 106 mikrometre arasında, bir yüzü siyah bir yüzü beyaz polietilen küreler, alan içinde dönerek görüntü kuruyordu.

Mikrokapsüllü yaklaşım 1990'larda MIT Media Lab'de ortaya çıktı. Joseph Jacobson ile lisans öğrencileri Barrett Comiskey ve J. D. Albert, Jeremy Rubin ve Russ Wilcox'la birlikte 1997'de E Ink Corporation'ı kurdu. Comiskey, Albert, Hidekazu Yoshizawa ve Jacobson'ın An electrophoretic ink for all-printed reflective electronic displays başlıklı makalesi 16 Temmuz 1998'de Nature'ın 394. cildinde, 253-255. sayfalarda yayımlandı.

Makalenin asıl katkısı tanecikleri hareket ettirmek değildi; o 1970'lerden beri biliniyordu. Katkı, elektroforetik süspansiyonu mikrokapsüllerin içine hapsetmekti. Kapsül, taneciklerin panel boyunca çökmesini ve topaklanmasını engelledi, ömür sorununu çözdü ve mürekkebi basılabilir bir malzemeye çevirdi. Başlıktaki all-printed ifadesi tam bunu anlatıyor.

Sanayi tarafı hızlı ilerledi: E Ink 1999'da Philips Components ile ortaklık kurdu, Philips 2005'te elektronik kâğıt işini Prime View International'a devretti. Bugünkü E Ink Holdings'in çekirdeği o devir.

Sayfa çevirmenin anatomisi: üç aşamalı dalga biçimi

Ekrana yalnızca siyah ol diye tek bir gerilim verilmiyor. Fuzhou Üniversitesi'nden Shanling Lin ve arkadaşlarının Micromachines dergisinde Ağustos 2024'te yayımladığı sürüş dalga biçimi çalışması, 10,3 inçlik bir mikrokapsül panelde sürecin üç aşamaya bölündüğünü anlatıyor: eski görüntünün silinmesi, taneciklerin canlandırılması ve yeni görüntünün yazılması.

Aynı çalışmadaki ölçüler sürücü elektroniğin ne kadar kaba adımlarla çalıştığını gösteriyor. Gerilim ±15 volt, kare hızı 66,67 hertz, bir alt kare 15 milisaniye. Tanecikler kararlı uç durumlara — beyazda yaklaşık 0,7, siyahta yaklaşık 0,1 yansıtıcılık — ancak 90 milisaniyelik gerilim uygulamasından sonra oturuyor. Araştırmacıların önerdiği düşük güçlü dalga biçimi, geleneksel sürüşe göre enerji tüketimini %37,24 azaltıyor ve kullanıcının gördüğü titreme çevrimini dörtten üçe indiriyor.

E Ink'in kendi belgelerinde tüm ekran için 120 milisaniye kadar kısa güncelleme süresinden söz ediliyor. MobileRead vikisindeki Carta künyelerine göre bu rakam tek bitlik hızlı kipe karşılık geliyor; yani gri tonların feda edildiği kipe.

Ekranı yıpratan görünmez borç: doğru akım dengesi

Bir noktaya ömrü boyunca uygulanan pozitif ve negatif gerilimlerin toplamı birbirini götürmek zorunda. Nook Digital adına 2017'de yayımlanan bir sürüş yöntemi patentinin anlattığına göre, uzun vadede pozitif gerilim negatiften daha sık uygulanırsa malzemenin yanıt karakteri kalıcı olarak değişiyor: kalıcı hayalet görüntü, iz bırakma ve görüntü yapışması — eski sayfanın soluk bir kopyasının yenisine karışması.

Çözüm, gri tonlar arasındaki her geçişin doğru akım bakımından dengeli olacak şekilde tablolanması ya da bir geçişin önceki geçişin bıraktığı dengesizliği telafi etmesi. Yani e-okuyucunuz her sayfa çevirişinde piksel başına bir hesap tutuyor.

Video neden oynamıyor

Buradaki engel yazılım değil, mekanik. Tanecik gerçekten yol alıyor. En iyi durumda 120 milisaniyelik tam ekran güncellemesi, saniyede sekiz kareye karşılık gelir; renkli kiplerde Gallery 3 için açıklanan süreler 500 ile 1.500 milisaniye arasında.

İkinci engel güç. Panel kapasitif bir yük gibi davrandığı için tüketim, gerilim değişiminin karesi ve tazeleme sıklığıyla büyür. Saniyede 60 kez güncellenen bir e-mürekkep ekran, teknolojinin tek büyük üstünlüğünü tüketir.

Üçüncüsü hayalet görüntü: tanecikler uç duruma tam oturmadan yeni kare yazılırsa önceki kare silik biçimde kalır, üstelik doğru akım dengesini tutmak zorlaşır. Bu yüzden e-mürekkep, kısa canlandırmalar ve kalem izi gibi dar işler dışında hareketsiz sayfa teknolojisi olarak kalıyor. Gallery 3'te kalem girişinin 30 milisaniyeye indirilmiş olması, panelin yalnızca küçük bir alanı güncellendiğinde hızın ne kadar artabileceğini gösteriyor.

Nesiller arasında tam olarak ne değişti

MobileRead vikisinde toplanan künyelere göre 2013'teki ilk Carta filminin kontrast oranı en az 15:1, beyaz yansıtıcılığı %44. 2021'deki Carta 1200 için E Ink, ilk Cartaya göre tepki süresinde %20, kontrastta %15 iyileşme açıkladı; 2023'teki Carta 1300 için rakamlar %27 daha hızlı tepki ve %20 daha iyi kontrast. Aynı viki önemli bir uyarı düşüyor: E Ink kontrast oranını artık kamuya açık ürün künyelerinde yayımlamıyor, bu yüzden bazı değerler üçüncü taraf kaynaklara dayanıyor.

Carta satırları MobileRead vikisinden, Gallery 3 satırı E Ink'in duyurusunu aktaran e-ink-info'dan, Kaleido 3 ile Spectra 6 satırları Good e-Reader'ın teknoloji karşılaştırmasından alındı.

Mikrokapsül mü, mikrokap mı

E Ink'in kapsülü tek mimari değildi. 1999'da kurulan SiPix, mürekkebi yuvarlak kapsüllere değil, bir filme bastırılarak açılmış hücrelere dolduruyordu; bu yapıya Microcup adını verdi. Wikipedia'daki karşılaştırmaya göre SiPix hücresi 0,15 milimetre genişliğinde, yani E Ink kapsülünün yaklaşık dört katı. Şirket mimarinin asıl üstünlüğünü esneklikte ve rulodan ruloya üretime uygunlukta tarif ediyordu: darbeye ve neme dayanıklı, kıvrılabilir bir malzeme.

Rekabet 3 Ağustos 2012'de son buldu. E Ink Holdings, SiPix'i satın alma anlaşmasını imzaladığını duyurdu ve işlem o yılın son çeyreğinde tamamlandı. Bugün elektroforetik panel dünyasında tek büyük tedarikçi var.

Renk neden soluk kalıyor

Yansıtıcı bir ekranın elinde yalnızca odadan gelen ışık var. İlk Carta filminin beyaz durumu bile gelen ışığın %44'ünü geri veriyordu; renk eklemenin her yolu bu bütçeden daha fazla kesiyor.

Birinci yol süzgeç. Kaleido ailesinde siyah-beyaz panelin üstüne kırmızı-yeşil-mavi bir mikro süzgeç dizisi konuyor. Işık süzgeçten iki kez geçiyor — içeri girerken ve yansıyıp çıkarken — ve her geçişte zayıflıyor. Üstelik bir renkli piksel dört alt pikselden (kırmızı, yeşil, mavi ve saydam) kurulduğu için renk çözünürlüğü siyah-beyazın yarısına düşüyor: Kaleido 3'te metin 300 ppi, renk 150 ppi.

İkinci yol süzgeci atıp pigment sayısını artırmak. Gallery 3, E Ink'in duyurusuna göre camgöbeği, eflatun, sarı ve beyaz olmak üzere dört tanecikli bir mürekkep kullanıyor ve her pikselde tam renk gamı kurabiliyor; çözünürlük ilk Gallery'nin 150 ppi'sinden 300 ppi'ye çıktı. Bedeli hız: siyah-beyaz 350 milisaniye, renk 500 ile 1.500 milisaniye arasında. İlk Gallery'de aynı süreler siyah-beyaz için 2 saniye, tam renk için 10 saniyeye kadar çıkıyordu.

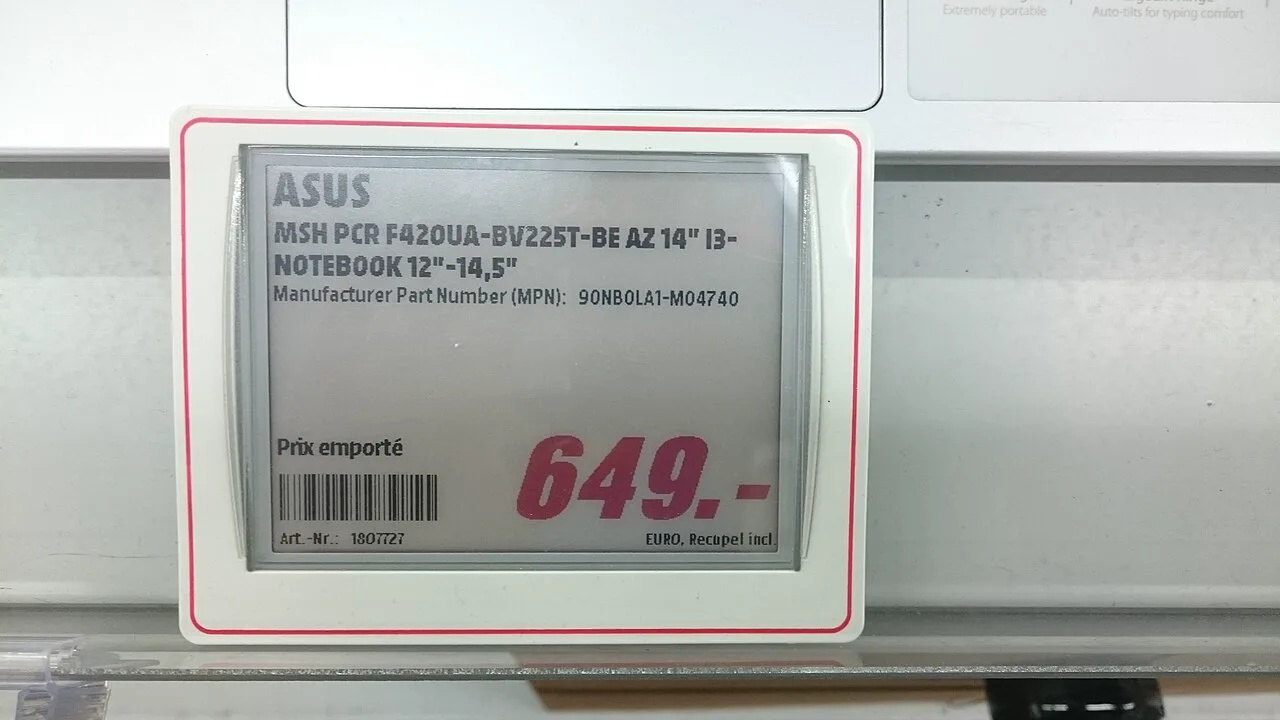

Raf etiketlerinde ise çoğu zaman üç pigmentli ucuz çözüm iş görüyor: siyah, beyaz ve kırmızı. Mağazada gördüğünüz kırmızı indirim yazısı, bütün bir renk gamının değil, kapsüle eklenen üçüncü bir tanecik türünün sonucu.

Ekrandan çıkıp rafa, durağa, bileğe

E-mürekkebin en kalabalık uygulaması artık e-okuyucu değil. Wikipedia'nın saydığı kullanım alanları arasında perakende raf etiketleri, otobüs ve tramvay durağı tarifeleri, akıllı kartlar, kapasite göstergeli USB bellekler ve kol saatleri var; Seiko'nun 2005'te çıkardığı Spectrum SVRD001 bu listenin ilk örneklerinden.

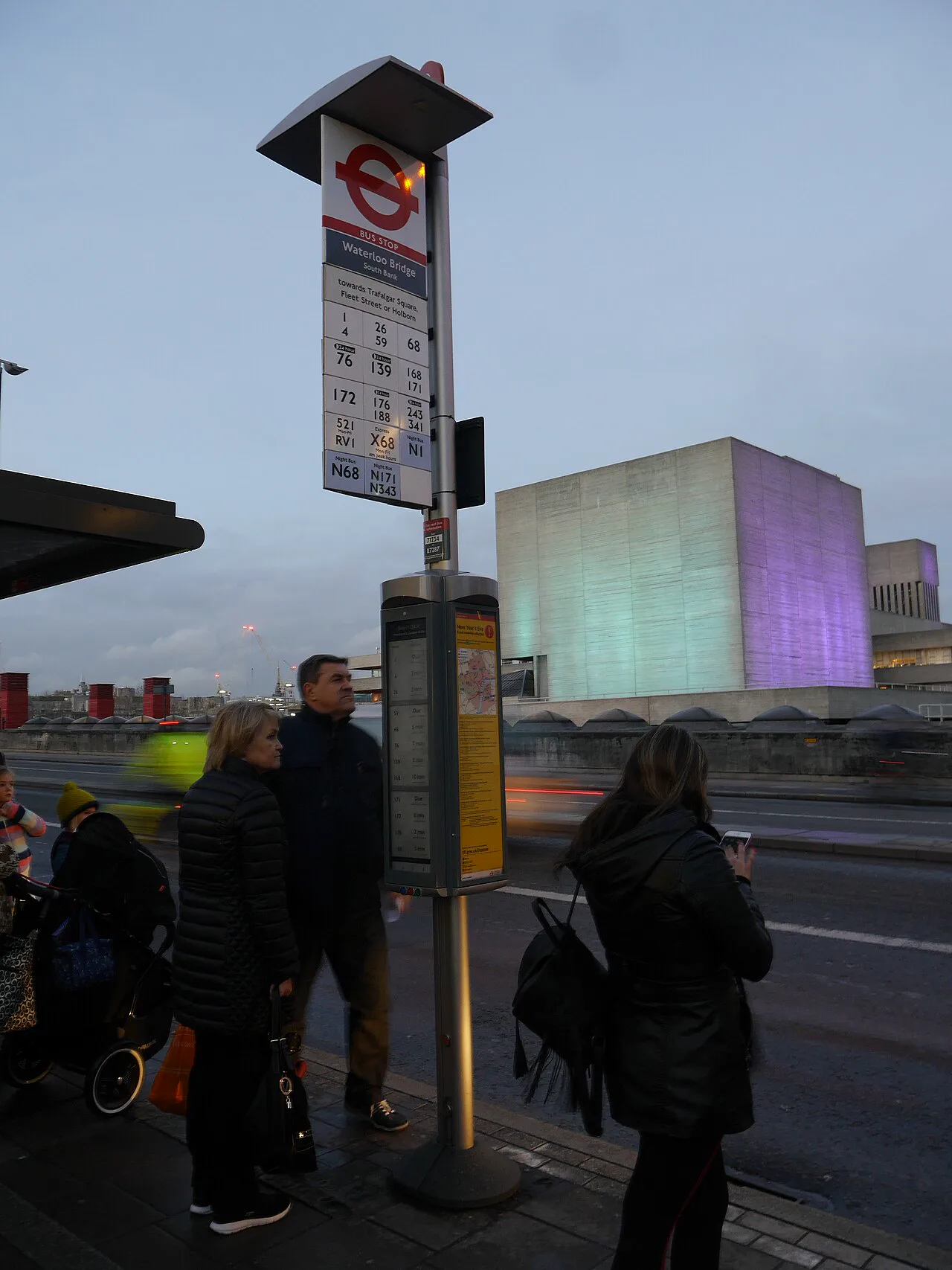

Durak ekranları bistabilitenin en net karşılığı. Papercast'ın yaklaşık otuz ülkede kurduğu güneş enerjili e-kâğıt yolcu bilgilendirme ekranları, 2021'de Abu Dabi Ulaştırma Dairesi için 175 ekranla ve Mekke raylı sistem projesinde 455 durakla anıldı. Londra'da Transport for London, Waterloo Köprüsü'ndeki bir durakta e-mürekkep ekran denemesi başlattı. Şebeke elektriği olmayan bir direkte, günde birkaç kez güncellenen bir tarife panosu için küçük bir güneş paneli yetiyor.

Sırada ne var

Teknik eşik net: 120 milisaniyelik tam ekran güncellemesi fiziksel bir tavan, çünkü tanecik gerçekten yüzüyor. Bu tavan aşılmadıkça e-mürekkep hareketli görüntü dünyasına giremez. Yakın vadede beklenen gelişme hız değil, ışık bütçesi — yansıtıcı bir panelin kâğıdın beyazına ne kadar yaklaşabileceği.

Açık kalan iki soru var. Birincisi ölçüm: E Ink kontrast oranını kamuya açık künyelerden çıkardığı için nesiller arası iyileşme yüzdelerini bağımsız olarak doğrulamak zor. İkincisi dayanıklılık: doğru akım dengesini tutan dalga biçimleri görüntü yapışmasını geciktiriyor, ama kapsül içindeki tanecik yüzeylerinin on yıllık ölçekte nasıl yaşlandığı üretici dışı yayınlarda pek ölçülmüş değil.
